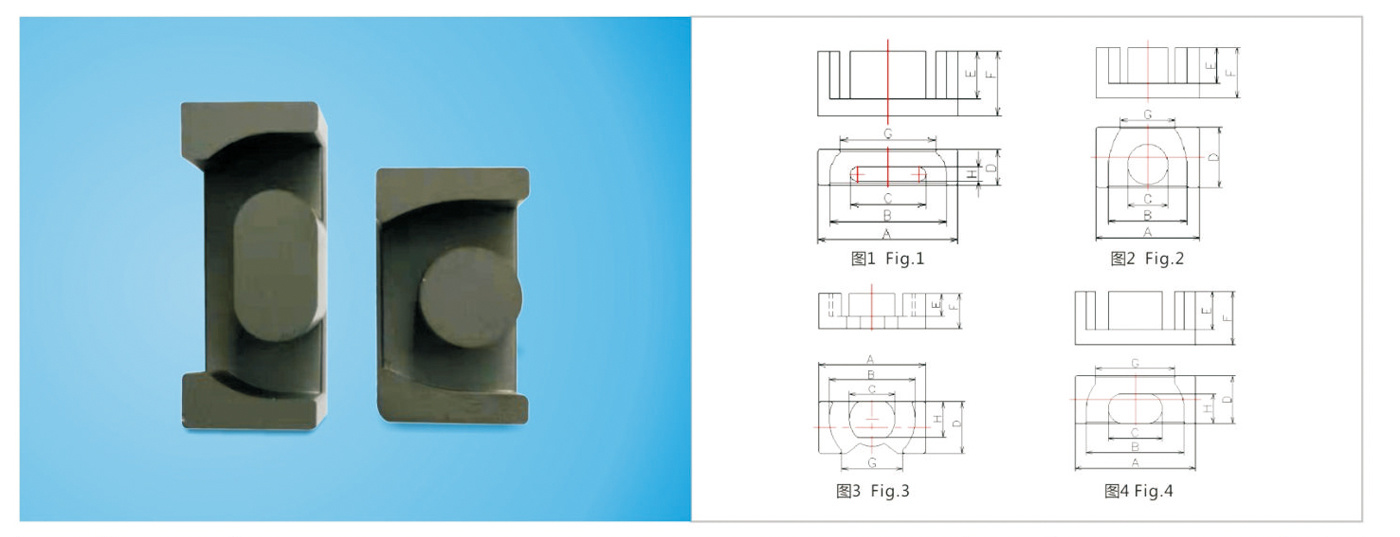

EPC型磁芯
產品簡介：序號公司型號產 品 尺 寸產品形狀A(yù)（外跨）B（內跨）C（中柱）D（寬度）E（腔深）F（總高）G1H成品重（g/付）參數電感因數AL(nH/N2)C1（...
產品關鍵詞：磁芯,EPC
產品介紹/ Product introduction
|
序號 |
|
公司型號 |
產 品 尺 寸 |
|
|
|
|
|
|
|||||||
|
產品形狀 |
A（外跨） |
B（內跨） |
C（中柱） |
D（寬度） |
E（腔深） |
F（總高） |
G1 |
H |
成品重 （g/付） |
參數 |
電感因數 AL(nH/N2) |
|||||
|
C1 （mm-1) |
Le (mm) |
Ae (mm2) |
V e(mm3) |
±25% |
||||||||||||
|
1 |
Fig.1 |
EPC14 |
14.3±0.2 |
11.4min |
5.5±0.2 |
4.7±0.15 |
5.75±0.15 |
7.9±0.15 |
9.4min |
2.0±0.1 |
2.5 |
2.15 |
29.3 |
13.7 |
402.1 |
850 |
|
2 |
EPC25/11.4 |
25.0±0.5 |
20.4min |
13.6±0.25 |
6.5±0.2 |
8.78±0.15 |
11.43±0.15 |
16.5min |
2.5±0.15 |
9.5 |
1.59 |
52.3 |
32.8 |
1715.0 |
1390 |
|
|
3 |
Fig.2 |
EPC30 |
30.8±0.5 |
23.4±0.5 |
12.0±0.2 |
17.9±0.3 |
11.0±0.2 |
15.4±0.2 |
17.5min |
|
50.9 |
0.52 |
70.24 |
134.5 |
9444.0 |
5300 |
|
4 |
EER3230 |
31.8±0.5 |
26.min |
12.0±0.25 |
17.6±0.25 |
11.15±0.2 |
15.0±0.2 |
17.0min |
|
46.3 |
0.594 |
72.6 |
122.3 |
8878.8 |
5000 |
|
|
5 |
Fig.1 |
EPC32 |
32.0±0.5 |
25.8±0.5 |
13.65±0.25 |
15.5±0.4 |
8.1±0.2 |
12.3±0.2 |
18.3±0.5 |
10.8±0.2 |
38.1 |
0.51 |
59.7 |
116.4 |
6940.6 |
4300 |
|
6 |
EPC39 |
39.0±0.7 |
31.5±0.6 |
17.95±0.25 |
15.8±0.3 |
14.5±0.2 |
20.2±0.2 |
25.0min |
9.7±0.2 |
74.8 |
0.59 |
91.6 |
155.6 |
14244.1 |
3600 |
|
|
7 |
EPC47 |
47.0±0.8 |
37.3min |
20.85±0.25 |
19.4±0.4 |
15.6±0.25 |
22.5±0.2 |
29.6min |
11.9±0.2 |
126 | 0.529 | 115.2 |
217.6 |
26806 |
5300 |
|
注: AL值為EP40材質
