RM型磁芯
產品簡介：序號公司型號產 品 尺 寸產品形狀A(yù)（外跨）B（內跨）C（中柱）D（寬度）E（腔深）F（總高）GA1成品重（g/付）參數電感因數AL(nH/N2)C1（...
產品關鍵詞：磁芯,RM
產品介紹/ Product introduction
|
序號 |
|
公司型號 |
產 品 尺 寸 |
|
|
|
|
|
|
|||||||
|
產品形狀 |
A（外跨） |
B（內跨） |
C（中柱） |
D（寬度） |
E（腔深） |
F（總高） |
G |
A1 |
成品重 （g/付） |
參數 |
電感因數 AL(nH/N2) |
|||||
|
C1 （mm-1) |
Le (mm) |
Ae (mm2) |
Ve (mm3) |
±25% |
||||||||||||
|
1 |

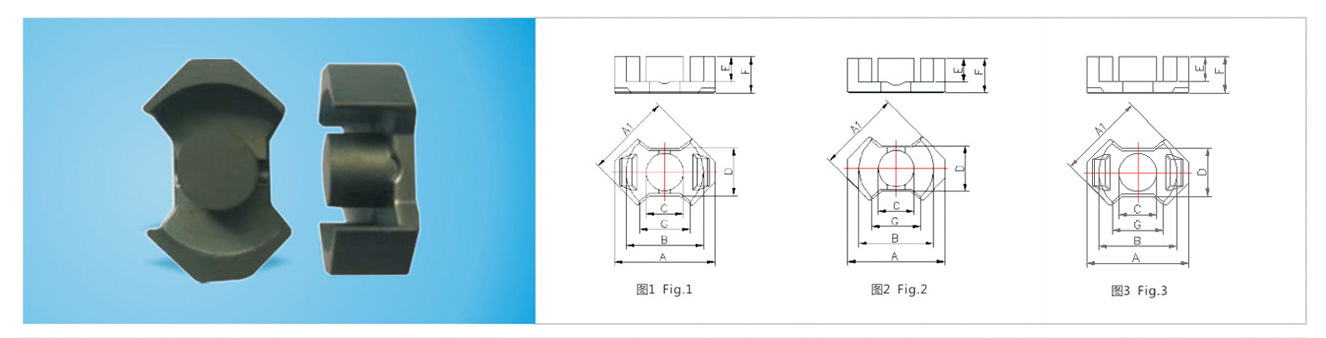

Fig.1
|
RM6.5 |
18.6±0.4 |
13.3min |
6.2±0.15 |
8.0±0.15 |
4.5±0.15 |
6.4±0.15 |
10.0min |
15.5±0.3 |
5.4 |
0.94 |
31.6 |
33.5 |
1059.5 |
2200 |
|
2 |
RM7/14.2 |
20.1±0.4 |
15.2min |
7.1±0.15 |
7.1±0.15 |
4.75±0.15 |
7.1±0.15 |
11.6min |
16.85±0.4 |
7.6 |
0.96 |
36.2 |
37.6 |
1359.7 |
2600 |
|
|
3 |
RM8B有槽 |
23.3±0.4 |
17.8min |
8.4±0.15 |
10.8±0.2 |
5.85±0.15 |
8.25±0.15 |
11.5min |
20.0±0.3 |
12.37 |
0.68 |
40.6 |
59.6 |
2418.6 |
2800 |
|
|
4 |
RM8A(有槽） |
22.75±0.45 |
17.0min |
8.4±0.25 |
10.5+0.5/-0 |
5.8±0.25 |
8.4±0.25 |
10.8min |
19.35±0.35 |
11.6 |
0.62 |
39.3 |
63.4 |
2484 |
3000 |
|
|
5 |
Fig.2 |
RM8(無槽） |
22.75±0.45 |
17.3±0.3 |
8.4±0.15 |
10.8±0.2 |
5.5±0.15 |
8.2±0.15 |
10.8min |
19.35±0.35 |
12.30 |
0.59 |
38.0 |
64.0 |
2430 |
3000 |
|
6 |
RM10(無槽） |
27.85±0.55 |
21.65±0.45 |
10.7±0.2 |
13.25±0.0.25 |
6.45±0.15 |
9.4±0.15 |
11.5min |
24.15±0.55 |
22.0 |
0.45 |
44.0 |
98.0 |
4312 |
3900 |
|
|
7 |
Fig.3 |
RM10A(有槽） |
27.85±0.65 |
21.2min |
10.7±0.4 |
13.25±0.4 |
6.45±0.2 |
9.4±0.25 |
11.5min |
24.15±0.5 |
21.7 |
0.45 |
44.0 |
98.0 |
4312 |
3900 |
注: AL值為EP40材質
