DS型磁芯
?燁輝電子主要產品為功率型錳鋅軟磁鐵氧體磁芯，涉及YP44、YP95、YP96、等十余個材料系列，E型、P型、R型U型、EP型等數百個磁芯品種；產品廣泛應用于數字和網絡通訊、光儲充、新能源汽車、5G/服務器、智能家居、智慧照明、家用電器、工業及醫療儀器、航空航天等領域。產品暢銷國內外、日本、歐美、意大利、俄羅斯、土耳其等國家和地區。生產的錳鋅鐵氧體磁芯性能得到國內外客戶一致好評。
產品類別：DS型磁芯
產品簡介：序號公司型號產 品 尺 寸產品形狀A(yù)（外跨）B（內跨）C（中柱）D（寬度）E（腔深）F（總高）G成品重（g/付）參數電感因數AL(nH/N2)C1（mm...
產品關鍵詞：磁芯,DS
產品簡介：序號公司型號產 品 尺 寸產品形狀A(yù)（外跨）B（內跨）C（中柱）D（寬度）E（腔深）F（總高）G成品重（g/付）參數電感因數AL(nH/N2)C1（mm...
產品關鍵詞：磁芯,DS
在線咨詢
咨詢熱線：139 6946 2077
產品介紹/ Product introduction
|
序號 |
公司型號 |
產 品 尺 寸 | |||||||||||||
| 產品形狀 | A（外跨） | B（內跨） | C（中柱） | D（寬度） | E（腔深） | F（總高） |
G |
成品重 （g/付） |
參數 |
電感因數 AL(nH/N2) |
|||||
| C1（mm-1) | Le(mm) | Ae(mm2) | Ve(mm3) | ±25% | |||||||||||

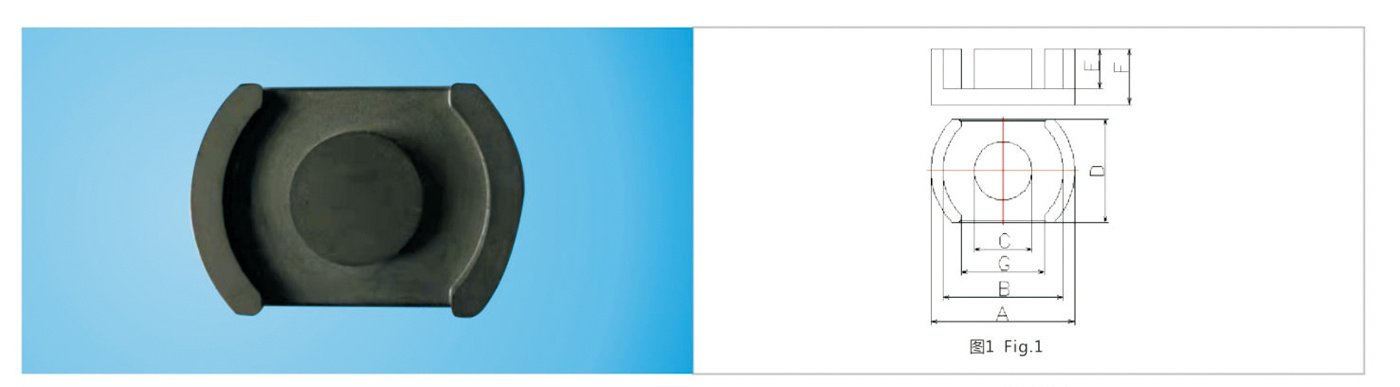

| 1 | Fig.1 | DS23/11 | 22.8±0.4 | 18.0min | 9.65±0.2 | 15.2±0.2 | 3.8±0.15 | 5.6±0.15 | 13.2min | 11.0 | 0.55 | 33.7 | 60.8 | 2047.2 | 4200 |
| 2 | DS3019 | 30.2±0.6 | 25.0min | 13.2±0.2 | 20.3±0.3 | 6.6±0.15 | 9.4±0.15 | 17.5min | 29.7 | 0.43 | 50.2 | 117 | 5873.4 | 5350 | |
| 3 | DS3319 | 33.5±0.6 | 26.3min | 13.45±0.3 | 23.6±0.3 | 6.6±0.15 | 9.5±0.15 | 39.6 | 0.35 | 51.5 | 147.4 | 7579 | 6000 | ||
| 4 | DS3319 | 33.2±0.5 | 26.2min | 13.5±0.3 | 23.7±0.3 | 6.6±0.15 | 9.5±0.15 | 39.6 | 0.35 | 51.5 | 147.4 | 7579 | 6000 | ||
| 5 | DS34/23 | 33.8±0.5 | 27.0min | 13.5±0.5 | 23.7±0.3 | 9.0±0.2 | 11.8±0.15 | 19.6min | 45.3 | 0.46 | 62.7 | 137.1 | 8599.8 | 4200 | |
| 6 | DS4020 | 39.8±0.6 | 32.6min | 16.0±0.2 | 28.3±0.5 | 7.0±0.2 | 10.6±0.2 | 59.8 | 0.3 | 60.7 | 205.0 | 12801.1 | 7200 | ||
| 7 | DS40/26 | 39.8±0.6 | 32.6min | 16.0±0.2 | 28.3±0.5 | 9.4±0.2 | 13±0.2 | 70.1 | 0.34 | 70.3 | 205.0 | 14411.5 | 6000 | ||
| 8 | DS41/20 | 40.8±0.6 | 33.6min | 16.0±0.3 | 28.3±0.5 | 7.0±0.2 | 10.5±0.2 | 62.0 | 0.3 | 61.4 | 213.4 | 13102.8 | 7200 | ||
注: AL值為EP40材質
