ER/EQ型磁芯
ER/EQ型磁芯

ER/EQ型磁芯

?燁輝電子主要產品為功率型錳鋅軟磁鐵氧體磁芯，涉及YP44、YP95、YP96、等十余個材料系列，E型、P型、R型U型、EP型等數百個磁芯品種；產品廣泛應用于數字和網絡通訊、光儲充、新能源汽車、5G/服務器、智能家居、智慧照明、家用電器、工業及醫療儀器、航空航天等領域。產品暢銷國內外、日本、歐美、意大利、俄羅斯、土耳其等國家和地區。生產的錳鋅鐵氧體磁芯性能得到國內外客戶一致好評。
產品類別：ER/EQ型磁芯
產品簡介：序號公司型號產 品 尺 寸產品形狀A(yù)（外跨）B（內跨）C（中柱）D（寬度）E（腔深）F（總高）G成品重（g/付）參數電感因數AL(nH/N2)C1（mm...
產品關鍵詞：磁芯,EQ,ER
在線咨詢
咨詢熱線：139 6946 2077

產品介紹/ Product introduction

ER/RQ型磁芯



序號





公司型號

產  品 尺 寸













產品形狀

A（外跨）

B（內跨）

C（中柱）

D（寬度）

E（腔深）

F（總高）

 G

成品重

（g/付）

參數

電感因數

AL(nH/N2)

C1

（mm-1)

Le

(mm)

Ae

(mm2)

Ve

(mm3)

±25%

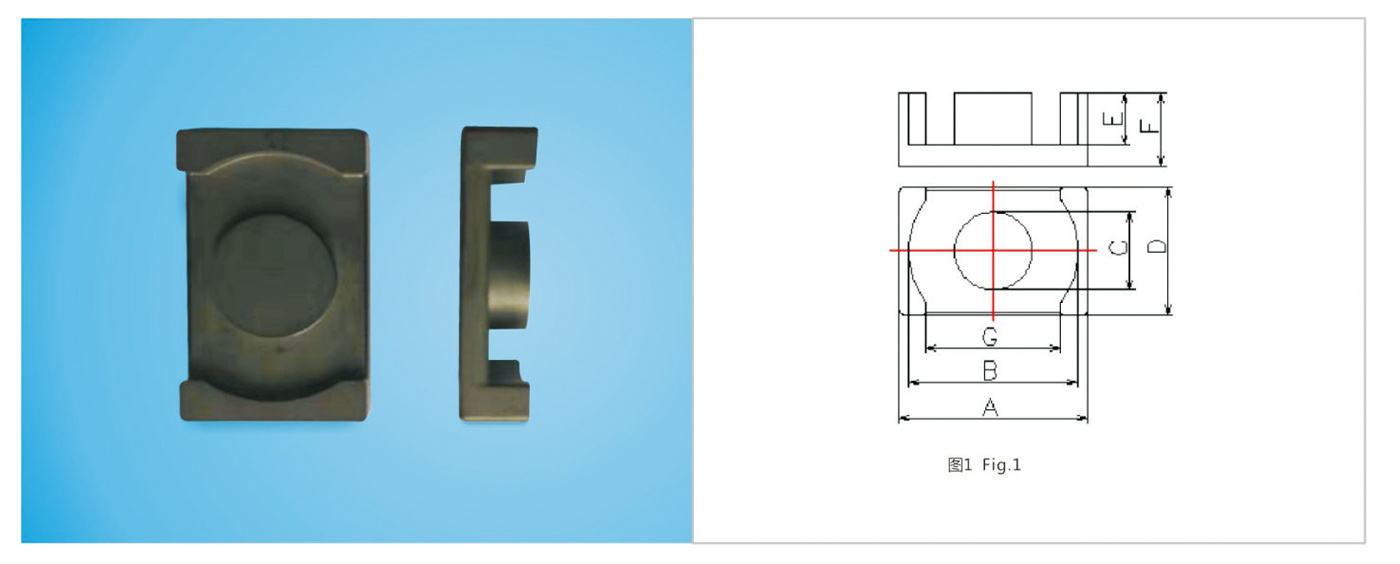

1 Fig.1 ER2013 20.0±0.35 18.0±0.35 8.8±0.15 14.0±0.3 4.0±0.15 6.2±0.2 12.9min 10.6  0.54 32.27 59.89 1932.5 3800
2 EQ23 23.0±0.3 20.0min 9.5±0.2 18.0±0.3 3.9±0.2 5.8±0.15 13.8min 12.8  0.46 31.62 69.52 2198.4 4200
3 EQ22/14.2 22.6±0.4 20.1±0.4 8.8±0.2 14.0±0.3 4.6±0.15 7.2±0.15 15.3min 12.8  0.58 35.4 63.3 2367.4 3200
4 EQ25/13 25.1±0.4 21.8min 11.0+0.3/-0.2 18.1±0.3 4.3+0.2-0.1 6.5±0.2 14.8min 17.4  0.39 35 90.6 3171.4 4000
5 ER26.7/14 26.7±0.5 23.5min 11.0±0.2 18.0±0.35 4.3±0.15 6.9±0.15 18.5min 19.0  0.428 38.97 90.96 3544.58 4800
6 EQ2614 26.7±0.5 23.5min 11.1±0.25 18.1±0.3 4.6±0.2 6.8±0.2 19.5min 18.2  0.44 39.23 88.43 3467.9 4500
7 EQ27/13.6 27.0±0.4 23.6±0.4 11.2±0.25 17.5±0.3 4.4±0.15 6.8±0.15 18.5±0.4 18.5  0.44 39 89.5 3495.5 4600
8 EQ2816 28.0±0.5 24.4±0.4 11.2±0.3 20.0±0.35 5.9±0.15 8.3±0.15 20.0min 21.2  0.39 41.2 105 4269.7 4500
9 EQ30/11 30.0±0.5 26.0±0.4 11.0±0.25 20.0±0.4 2.85±0.15 5.35±0.15 19.0min 20.6  0.33 34.3 104.2 3552.7 5500
10 EQ3117 31.5±0.4 27.0±0.4 13.2±0.2 20.3±0.35 5.35±0.15 8.5±0.15 22.0min 33.4  0.32  43.8 136.2 4236.66 5800
11 ER3019 30.0±0.5 25.0min 13.2±0.25 20.3±0.3 6.6±0.25 9.4±0.25 19.6min 35.8  0.38 49.2 129 6343 5000
12 EQ32/14 32.0±0.5 27.0min/27.5 13.2±0.25 20.3±0.3 4.35±0.2 7.15±0.2 22.5min 31.6  0.34 42.5 125.1 5312 5600
13 EQ33/14 33.0±0.5 28.5min 14.8±0.25 25.0±0.3 3.75±0.2 7.0±0.2 24.5min 36.8  0.25 41.4 163.9 6778 7000
14 EQ3413 34.2±0.5 30.2±0.5 14.7±0.3 25.0±0.4 3.85±0.2 6.45±0.2 25.8min 28.5  0.29  42.3 146.2 6157 6800
15 EQ34/21/22 34.3±0.5 28.9±0.5 14.3±0.25 22.0±0.4 6.5±0.2 10.5±0.2 24.5min 49.0  0.32  54.3 167.6 9108 6500
16 EQ3513 35.3±0.5 30.3±0.5 14.7±0.3 24.5±0.3 3.8±0.15 6.45±0.15 25.6min 35.0  0.31  42.2 137.2 5791 6800
17 EQ3813 38.2±0.5 33.5±0.5 16.2±0.25 27.8±0.5 3.7±0.15 6.5±0.15 28.0min 43.5  0.25  43.6 176.7 7711 6900
18 EQ3813 38.6±0.6 33.2min 14.4±0.2 21.3±0.3 3.75min 6.85±0.1 27.0min 35.2  0.33  46.36 140 6491.1 5600
19 EQ4020 39.6±0.5 35.5min 19.0±0.2 32.5±0.4 6.7±0.2 10.15±0.2 22.6min 77.6  0.22  55.86 257.88 14405.3 9000
20 EQ4013-EP4 40.0±0.7 34.8min 16.0±0.3 28.3±0.4 3.5+0.2-0.1 6.5±0.2 27.5min 46.4  0.25  45.15 183.9 8304.2 7200
21 EQ43/28/25 43.3±0.6 34.6min 19.6±0.3 24.9±0.4 7.75±0.2 13.85±0.2 28.8min 104.6  0.23  66.7 291.4 19444 7500

 注: AL值為EP40材質
