EFD型磁芯

?燁輝電子主要產品為功率型錳鋅軟磁鐵氧體磁芯，涉及YP44、YP95、YP96、等十余個材料系列，E型、P型、R型U型、EP型等數百個磁芯品種；產品廣泛應用于數字和網絡通訊、光儲充、新能源汽車、5G/服務器、智能家居、智慧照明、家用電器、工業及醫療儀器、航空航天等領域。產品暢銷國內外、日本、歐美、意大利、俄羅斯、土耳其等國家和地區。生產的錳鋅鐵氧體磁芯性能得到國內外客戶一致好評。

產品類別：EFD型磁芯
產品簡介：序號公司型號產 品尺寸產品形狀A(yù)（外跨）B（內跨）C（中柱）D（寬度）E（腔深）F（總高）GH成品重（g/付）參數電感因數AL(nH/N2)C1...
產品關鍵詞：磁芯,EFD

在線咨詢

咨詢熱線：139 6946 2077

產品介紹/ Product introduction

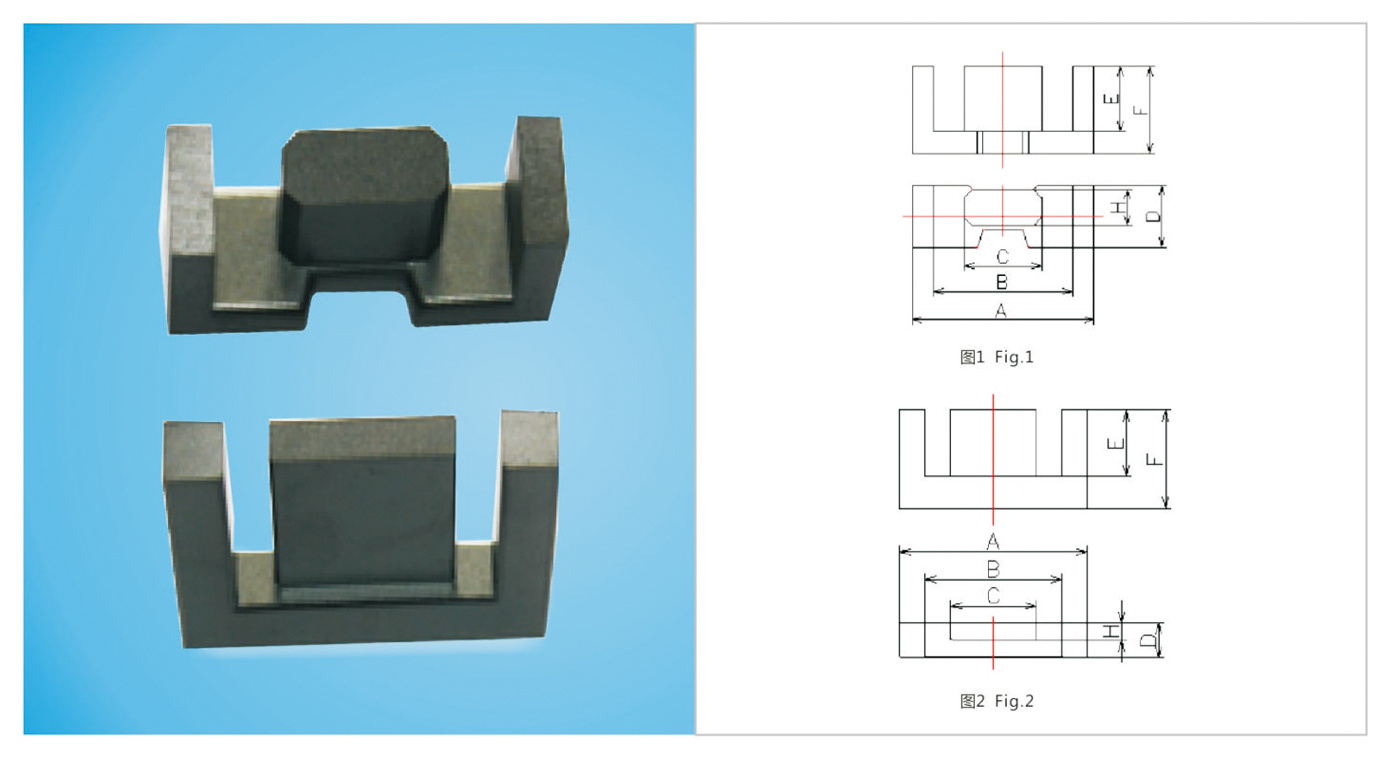

EFD型磁芯

序號		公司型號	產 品尺寸
	產品形狀		A（外跨）	B（內跨）	C（中柱）	D（寬度）	E（腔深）	F（總高）	G	H	成品重（g/付）	參數				電感因數 AL(nH/N2)
	產品形狀		A（外跨）	B（內跨）	C（中柱）	D（寬度）	E（腔深）	F（總高）	G	H	成品重（g/付）	C1 （mm-1)	Le (mm)	Ae (mm2)	Ve (mm3)	±25%
1	Fig.1	EFD16.3	16.3±0.3	12.4min	6.0±0.2	4.8±0.2	5.5±0.2	7.6±0.2		2.5±0.2	3.25	2.14	36.03	16.83	606.5	1000
2		EFD17	17.3±0.35	12.3min	6.9±0.2	5.3±0.2	6.6±0.15	8.5±0.15		3.0±0.15	4.45	1.89	40.1	21.2	850.8	1150
3		EFDI18	18.25±0.35	14.0±0.35	6.8±0.2	9.0±0.2	6.75±0.2	9.2±0.2	I條2.35±0.1	5.6±0.2	8.5	1.129	43.4	38.5	1666.4	1950
4		EFD20/20	20.4±0.55	15.8±0.3	8.9+0.15/-0.2	6.65±0.15	7.9±0.2	10.2±0.2		3.6±0.15	7.3	1.7	47.17	27.75	1308.91	1350
5		EFD20.3/15	20.3±0.4	14.6±0.3	8.0±0.2	6.5±0.2	4.3±0.2	7.5±0.3		4.6±0.15	6.8	1	34.3	34.4	1182	2000
6		EVD25	25.6±0.55	19.1min	8.8±0.15	12.45±0.2	10.1±0.2	13.1±0.2		8.3±0.2	23.6	0.84	62.1	73.8	4591	2500
7		EFD25	25.0±0.5	18.7±0.5	11.4±0.25	9.1±0.2	9.5±0.2	12.8±0.15		5.2±0.15	16.7	1.02	58.8	57.93	3408.5	2050
8		EFD25.6	25.6±0.65	19.0min	11.4±0.2	9.1±0.2	9.4±0.2	12.6±0.25		5.2±0.15	16.5	1.07	58	57.2	3144.9	1950
9		EFD26.3	26.3±0.5	19.5min	11.3±0.15	9.15±0.2	9.1±0.2	12.5±0.2		5.1	16.0	1.07	58.36	51.8	3023.46	2000
10		EFD26.7	26.7±0.4	20.4±0.4	11.4±0.2	9.1±0.2	9.4±0.2	12.6±0.2		5.2±0.2	17.0	1.03	60.06	58.11	3487.7	2200
11		EFD31/30-01	31.5±0.5	24.0min	14.6±0.25	9.0±0.25	11.4±0.2	15.3±0.2		4.9±0.2	23.2	0.99	68.5	69.1	4722	2100
12		EFD31/30A	31.6±0.5	23.6min	14.5±0.25	9.25±0.2	11.75±0.2	15.6±0.2		4.75±0.15	24.2	1.05	72.8	69.1	5030	2000
13	Fig.2	EFD31.3/41.6/5.4	31.3±0.5	23.2±0.4	11.85±0.2	5.4±0.2	16.5±0.2	20.8±0.2		3.45±0.15	20.4	2.14	92	43	3953.4	1000
14		EFD33	33.0±0.5	23.5+0.5/0-0.4	15.35±0.2	5.1±0.15	15.55±0.2	20.3±0.2		3.1±0.15	23.6	1.85	89.1	48	4555	1300
15		EFD33/36	33.0±0.5	24.0±0.5	15.0±0.2	6.3±0.15	13.75±0.2	18.3±0.2		3.8±0.15	21.6	1.35	76.8	56.9	4376	1600
16		EVD34	34.15±0.5	25.9min/26.4	14.2±0.2	14.0±0.3	13.35±0.2	17.35±0.2		8.0±0.2	47.5	0.744	82.4	110.6	9119.6	3000
17		EFD35.4	35.4±0.4	25.6±0.4	15.3±0.2	5.4±0.2	14.75±0.2	20.35±0.2		3.6±0.15	25.6	1.6	87.6	54.1	4737.2	1300
18		EVD38	38.1±0.6	29.0±0.6	14.0±0.25	15.0±0.3	18.8±0.25	23.3±0.2		10.0±0.2	74.2		107.6	136.9	14769.3	4400
19		EFD42	41.5±0.6	30.9±0.6	17.0±0.25	16.1±0.3	19.0±0.2	24.3±0.2		10.0+0.15-0.25	93.8	0.7	111.5	166.6	18575.9	5200
20		EFD45/50(-06)	45.3±0.5	33.7±0.5	23.8±0.35	5.9±0.2	18.5±0.2	25.3±0.2		2.9±0.2	41.0	1.6	108.6	69.3	7523.5	1400
21		EFD45/55(-10)	45.0±0.4	30.8+0.6-0.2	21.6±0.3	6.05+0.15/-0.2	20.2±0.2	27.6±0.15		4.1+0.15/0.2	52.7	1.28	111.1	86.6	9616	1700
22		EFD45/27.6/6	45.2±0.5	30.65±0.35	21.6±0.25	6.1±0.15	20.2±0.15	27.6±0.15		4.1±0.15	54.1	1.27	111.4	87.9	9792	1700
23		EFD47/28.2/8	47.4±0.8	30.8min	21.6±0.25	8.4±0.15	20.8+0.4/-0	28.2±0.2		6.4±0.15	82.0	0.88	117	132.7	15519	2300
24		EFD48	47.8±0.8	36.0±0.8	21.0±0.25	17.5±0.3	20.5±0.2	26.5±0.2		10.0+0.15-0.25	127.80	0.59	121.6	202.9	24672.7	5200
